大工17春《建筑制图》毕业清考大作业题目及要求

2017-4-21 10:38| 发布者: 黄老师| 查看: 595| 评论: 0

摘要: 大工17春《建筑制图》毕业清考大作业题目及要求注意:以下四个题目中有两个题目需要回答,题目一是必答的题目,其余三个题目中任选一道题进行回答。题目一:(必答题)什么是结构施工图,一套结构施工图一般包括哪些 ...
大工17春《建筑制图》毕业清考大作业题目及要求
注意:以下四个题目中有两个题目需要回答,题目一是必答的题目,其余三个题目中任选一道题进行回答。
题目一:(必答题)什么是结构施工图,一套结构施工图一般包括哪些图纸?什么是建筑施工图,一套建筑施工图一般包括哪些图纸?通过对《建筑制图》课程的学习,你对哪个知识点最感兴趣,对你的工作是否有帮助?

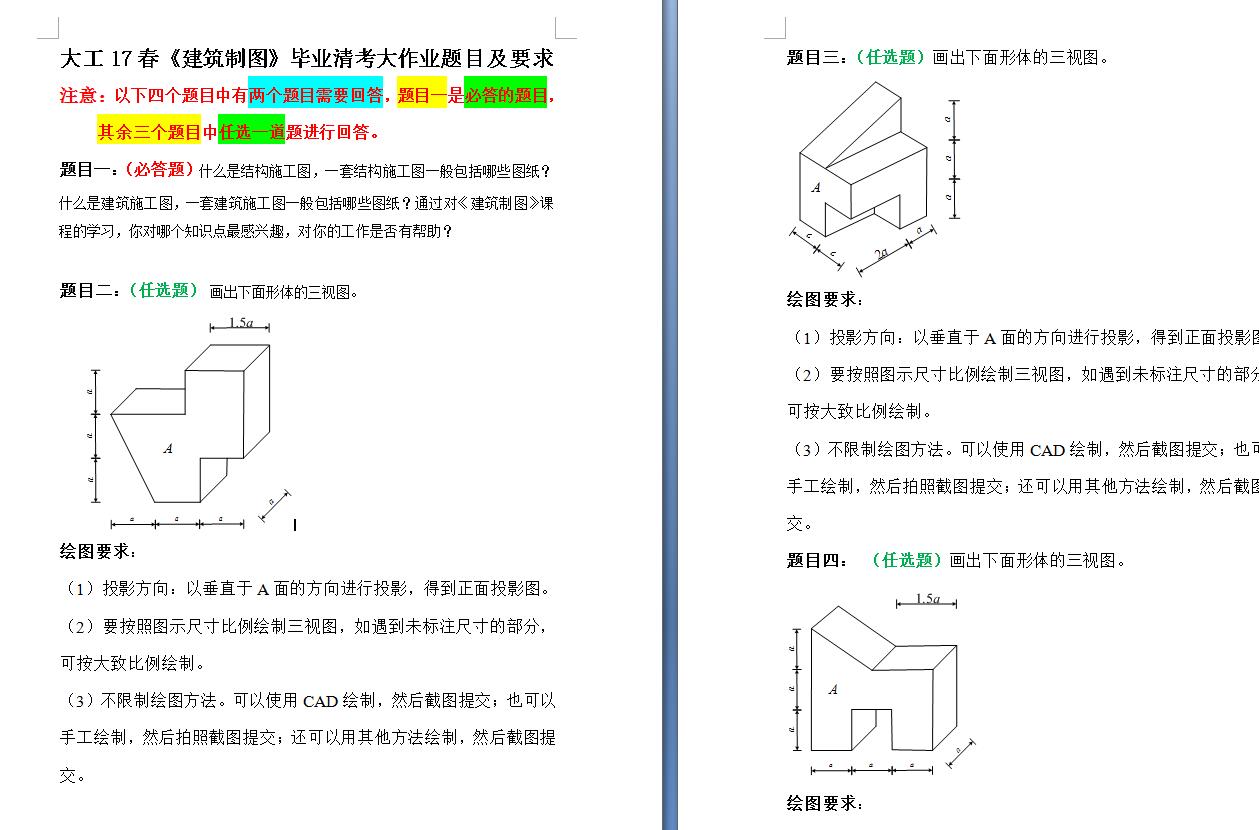

题目二:(任选题) 画出下面形体的三视图。

绘图要求:
(1)投影方向:以垂直于A面的方向进行投影,得到正面投影图。
(2)要按照图示尺寸比例绘制三视图,如遇到未标注尺寸的部分,可按大致比例绘制。
(3)不限制绘图方法。可以使用CAD绘制,然后截图提交;也可以手工绘制,然后拍照截图提交;还可以用其他方法绘制,然后截图提交。


题目三:(任选题)画出下面形体的三视图。

绘图要求:
(1)投影方向:以垂直于A面的方向进行投影,得到正面投影图。
(2)要按照图示尺寸比例绘制三视图,如遇到未标注尺寸的部分,可按大致比例绘制。
(3)不限制绘图方法。可以使用CAD绘制,然后截图提交;也可以手工绘制,然后拍照截图提交;还可以用其他方法绘制,然后截图提交。
题目四: (任选题)画出下面形体的三视图。

绘图要求:
(1)投影方向:以垂直于A面的方向进行投影,得到正面投影图。
(2)要按照图示尺寸比例绘制三视图,如遇到未标注尺寸的部分,可按大致比例绘制。
(3)不限制绘图方法。可以使用CAD绘制,然后截图提交;也可以手工绘制,然后拍照截图提交;还可以用其他方法绘制,然后截图提交。

作业格式及提交要求
1、作业格式:必须是word文档,三视图的图片粘贴到文档中。
2、作业封面:见下页,同学们需要填写清楚个人信息。
3、作业正文:正文字体统一采用宋体、小四。在文档中标清所选择的题目编号和答案,将该文件保存。注意,同学们需保证所绘制三视图的图片能够在文档中正常显示,以免影响作业成绩。
4、作业提交:以附件形式上交离线作业(附件的大小限制在10M以内)。选择已完成的作业(word文档,不许压缩),点提交即可。如下图所示。


截止时间:2017年4月23日。
注意:
作业应该独立完成,不准抄袭其他网站或者请人代做,如有雷同作业,成绩以零分计。
附录:封面参考











                         网络教育学院
《建筑制图》 大 作 业




学习中心:
层    次:    高起专/专升本
专    业:
年    级:     年   春/秋 季
学    生:
辅导教师:       赵  丽  妍





题目一答案:



题目*答案:形体的三视图为:
